Avaliação de desempenho acústico de edificações
ABNT NBR 15575
A Norma de Desempenho (ABNT NBR 15.575) define os níveis de desempenho que sistemas construtivos devem ter para atenuar a transmissão dos ruídos gerados externa e internamente nas edificações habitacionais. A versão mais atualizada da norma exige obrigatoriedade de atendimento ao desempenho acústico mínimo apenas em edificações residenciais. A avaliação de desempenho acústico construtivo entre ambientes de edificações comerciais e corporativas, por não haver critério definido previsto no corpo da Norma, deve ser comparada com situações de referência para que se defina a qualidade do seu desempenho acústico - por exemplo, um desempenho acústico que atenda isolamento acústico suficiente para uma situação de cinco pessoas conversando em voz alta na sala emissora.
A seguir, serão apresentadas as diferentes avaliaçoes de desempenho acústico realizadas pela empresa.
Avaliação de equipamento predial e sistemas hidrossanitários
ABNT NBR 15575-1:2013 e ABNT NBR 15575-6:2021

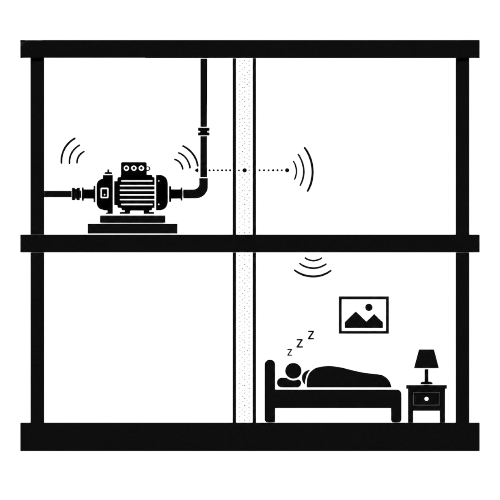

Essa avaliação toma como base o procedimento descrito na norma NBR ISO 16032, que especifica o método de medição apropriada para obtenção do nível de pressão sonora de equipamentos prediais e sistemas hidrossanitários. De modo geral, a avaliação consiste no registro de um ciclo de operação da fonte avaliada em diferentes posições do ambiente avaliado, que por exigência normativa deve ser um dormitório.
A ABNT NBR 15575-1:2013 e ABNT NBR 15575-6:2021 estabelecem os limites de ruído em dormitórios para instalações/equipamentos prediais e sistemas hidrossanitários, respectivamente. Essa norma estabelece os níveis de desempenho, que devem atender tanto as exigências para o ruído integrado durante um período de tempo correspondente ao ciclo de operação do equipamento (LAeq,nT) quanto para os níveis sonoros máximos produzidos instantâneos (LASmax,nT). A tabela abaixo descreve os níveis de desempenho determinados para cada uma dessas grandezas.
| Descrição | Parâmetro | dB | Desempenho |
|---|---|---|---|
| Nível de pressão sonora equivalente padronizado | LAeq,nT | ≤37 | Mínimo |
| ≤34 | Intermediário | ||
| ≤30 | Superior | ||
| Nível de pressão sonora máximo padronizado | LASmax,nT | ≤42 | Mínimo |
| ≤39 | Intermediário | ||
| ≤36 | Superior |
Avaliação de pisos | Impacto
ABNT NBR 15.575-3:2021

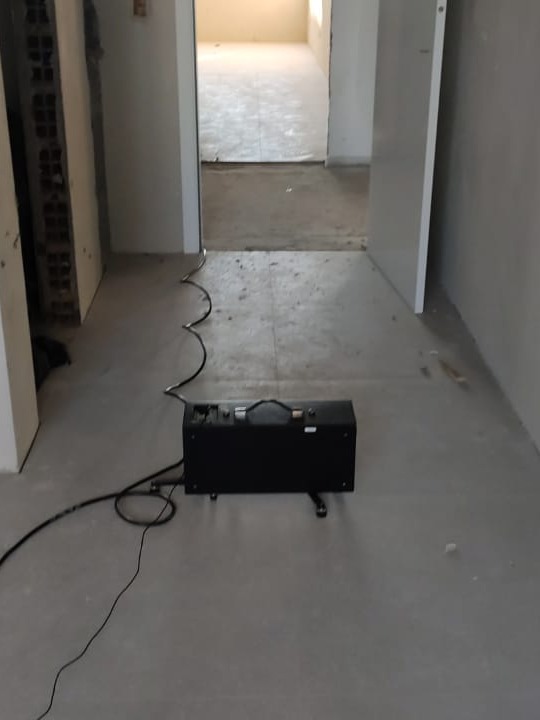

Nessa avaliação acústica, é exercida impactação normalizada no piso acima do ambiente receptor com uso de uma máquina de impacto ou bola de borracha, obedecendo exigências de especificação de fonte da ABNT NBR ISO 16283-2:2021. Nos casos mais recomendados para avaliações, com o uso de máquina de impacto, o equipamento deve ser constituído de cinco martelos que atinjam o piso em intervalos controlados e repetitivos, assegurando a reprodutibilidade das medições e a ausência de influência do operador nos resultados. A norma também estabelece requisitos específicos para a massa dos martelos, altura de queda, geometria da superfície de impacto e periodicidade dos golpes. Além disso, a máquina deve ter carga total inferior a 25kg para não sobrecarregar pisos leves ou revestimentos de piso de maneira diferente.
Os níveis de pressão sonora medidos sob emissão de impacto são registrados em bandas de terço de oitava (de 100 Hz a 3150 Hz) no ambiente receptor. A diferença entre os níveis, corrigidas segundo as condições acústicas do recinto receptor - obtidas através do Tempo de Reverberação (T60) -, resulta na Nível de pressão sonora de impacto padrão padronizado (L′nT). Ao final, esses números são convertidos em um valor único conforme a ABNT NBR ISO 717-2:2022, obtendo-se a Nível de pressão sonora de impacto padrão ponderado (L′nT,w).
O L′nT,w obtido deve a ser comparado com algum intervalo de valores condizente com uma classificação de desempenho acústico. A tabela abaixo apresenta os níveis de desempenho fixados pela ABNT NBR 15575-3:2021 ao ruído de impacto para sistemas de piso conforme a ocupação dos ambientes avaliados.
| Critério | L'nT,w [dB] | Desempenho |
|---|---|---|
| Sistema de piso separando unidades habitacionais autônomas posicionadas em pavimentos distintos. | ≤80 | Mínimo |
| ≤65 | Intermediário | |
| ≤55 | Superior | |
| Sistema de piso de áreas de uso coletivo (hometheater, salas de ginástica, etc.) sobre dormitório de unidades habitacionais autônomas. | ≤55 | Mínimo |
| ≤50 | Intermediário | |
| ≤45 | Superior | |
| Sistema de piso de áreas de uso coletivo (home theater, salas de ginástica, etc.) sobre sala de unidades habitacionais autônomas. | - | Mínimo |
| ≤50 | Intermediário | |
| ≤45 | Superior |
Avaliação de pisos | Aéreo
ABNT NBR 15.575-3:2021

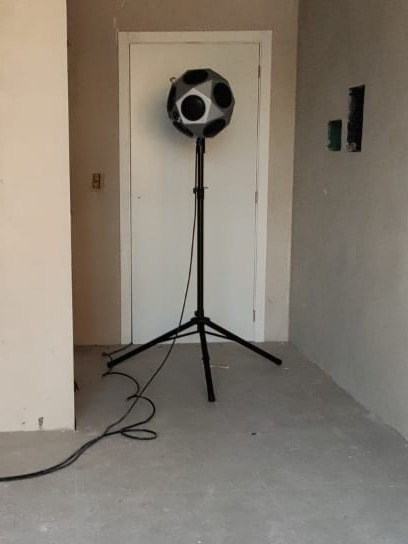

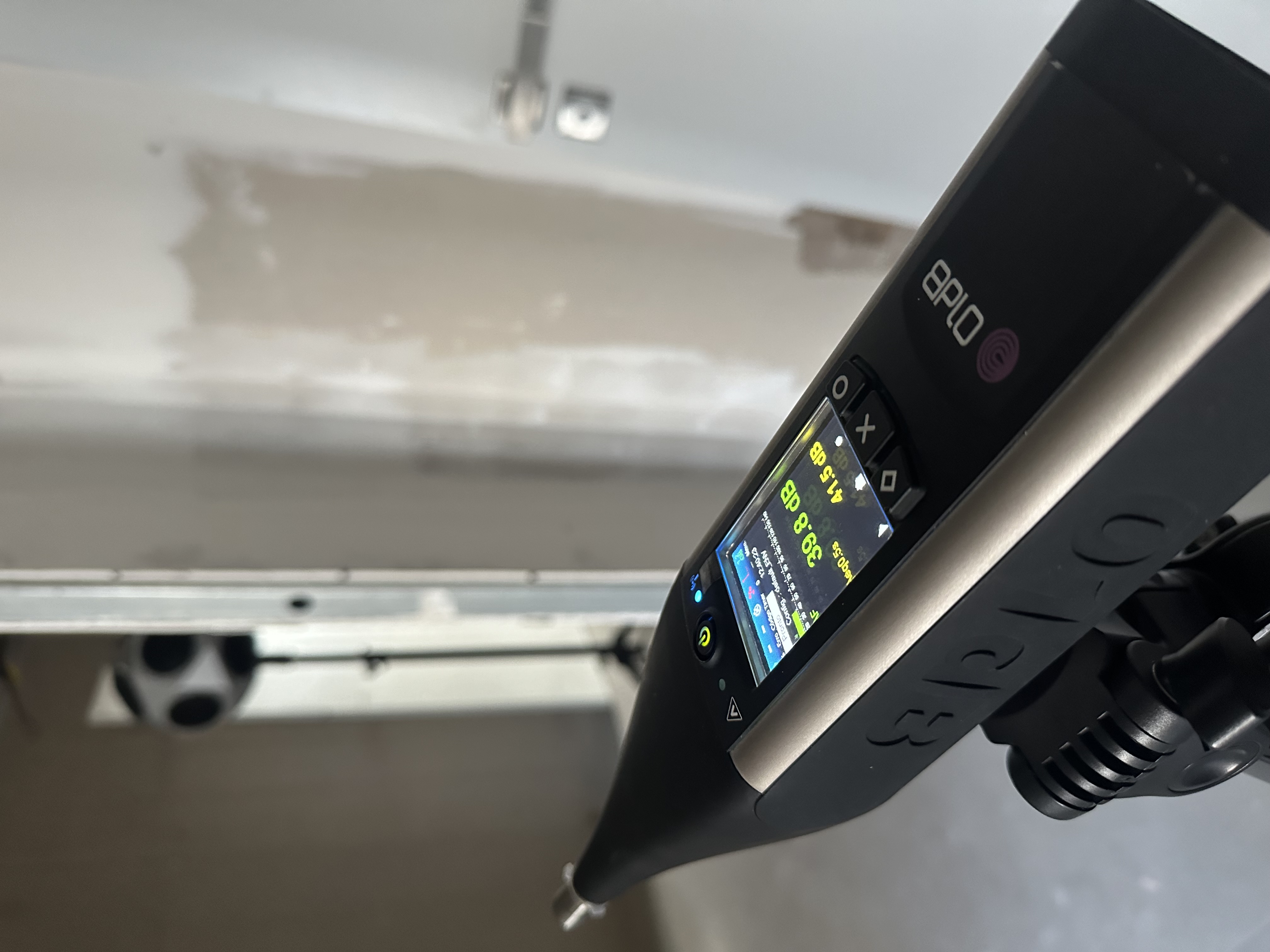

Nessa avaliação acústica, são realizados disparos de ruído branco ou rosa no ambiente emissor com uma fonte sonora omnidirecional. Nos ambientes emissor e receptor são feitas medições dos níveis de pressão sonora em bandas de terço de oitava (de 100 Hz a 3150 Hz), conforme a metodologia determinada pela ABNT NBR ISO 16283-1:2018. A diferença entre os níveis obtidos nos ambientes emissor e receptor, corrigidas segundo as condições acústicas do ambiente receptor, através do Tempo de Reverberação (T60), resulta na Diferença de níveis padronizada (DnT). Ao final, os números são convertidos em um valor único conforme procedimento descrito pela ABNT NBR ISO 717-1:2021, obtendo-se a Diferença padronizada de nível ponderada (DnT,w).
O DnT,w obtido deve a ser comparado com algum intervalo de valores condizente com uma classificação de desempenho acústico. A tabela abaixo apresenta os níveis de desempenho fixados pela ABNT NBR 15575-3:2021 ao ruído aéreo para sistemas de piso conforme a ocupação dos ambientes avaliados.
| Critério | DnT,w [dB] | Desempenho |
|---|---|---|
| Sistema de piso separando unidades habitacionais autônomas de áreas em que um dos recintos seja o dormitório. | ≥45 | Mínimo |
| ≥50 | Intermediário | |
| ≥55 | Superior | |
| Sistema de piso separando unidades habitacionais autônomas de áreas comuns de trânsito eventual, como corredores e escadaria nos pavimentos, bem como em pavimentos distintos. Situação onde não haja dormitório. | ≥40 | Mínimo |
| ≥45 | Intermediário | |
| ≥50 | Superior | |
| Sistema de piso separando unidades habitacionais autônomas de áreas comuns de uso coletivo, para atividades de lazer e espotivas (ex: home theater, sala de ginástica, espaços de uso coletivo, etc.). | ≥45 | Mínimo |
| ≥50 | Intermediário | |
| ≥55 | Superior |
Avaliação de paredes
ABNT NBR 15.575-4:2021
Essa avaliação acústica segue os mesmos padrões da avaliação anterior descrita, realizando-se os disparos de ruído branco ou rosa no ambiente emissor com uma fonte sonora omnidirecional enquanto nos ambiente emissor quanto no receptor são feitas medições dos níveis de pressão sonora em bandas de terço de oitava (de 100 Hz a 3150 Hz), assim como o procedimento até a obtenção da Diferença padronizada de nível ponderada (DnT,w).
A diferença para a avaliação final em relação ao caso anterior consiste nos critérios de ambientes separados pelo sistema avaliado. De modo geral, há maior variação de critérios de paredes separadoras entre ambientes ao comparar-se com avaliações de sistemas de pisos. A tabela abaixo apresenta os níveis de desempenho fixados pela ABNT NBR 15575-4:2021 ao ruído aéreo para sistemas de parede conforme a ocupação dos ambientes avaliados.
| Critério | DnT,w [dB] | Desempenho |
|---|---|---|
| Paredes entre unidades habitacionais autônomas (paredes de geminação) nas situações onde não haja ambiente dormitório. | ≥40 | Mínimo |
| ≥45 | Intermediário | |
| ≥50 | Superior | |
| Paredes entre unidades habitacionais autônomas (paredes de geminação) no caso de pelo menos um dos ambientes ser dormitório. | ≥45 | Mínimo |
| ≥50 | Intermediário | |
| ≥55 | Superior | |
| Parede cega de dormitórios entre uma unidade habitacional e áreas comuns de trânsito eventual, tais como corredores e escadaria nos pavimentos. | ≥40 | Mínimo |
| ≥45 | Intermediário | |
| ≥50 | Superior | |
| Parede cega de salas e cozinhas entre uma unidade habitacional e áreas comuns de trânsito eventual, tais como corredores e escadarias nos pavimentos. | ≥30 | Mínimo |
| ≥35 | Intermediário | |
| ≥40 | Superior | |
| Parede cega entre unidade habitacional e áreas comuns de permanência de pessoas, atividades de lazer e atividades esportivas, tais como home theater, salas de ginástica, salão de festas, salão de jogos, banheiros e vestiários coletivos, cozinhas e lavanderias coletivas. | ≥45 | Mínimo |
| ≥50 | Intermediário | |
| ≥55 | Superior | |
| Conjunto de paredes e portas de unidades distintas separadas por um hall (DnT,w) obtida entre as unidades. | ≥45 | Mínimo |
| ≥50 | Intermediário | |
| ≥55 | Superior |
Avaliação de fachada
ABNT NBR 15.575-4:2021

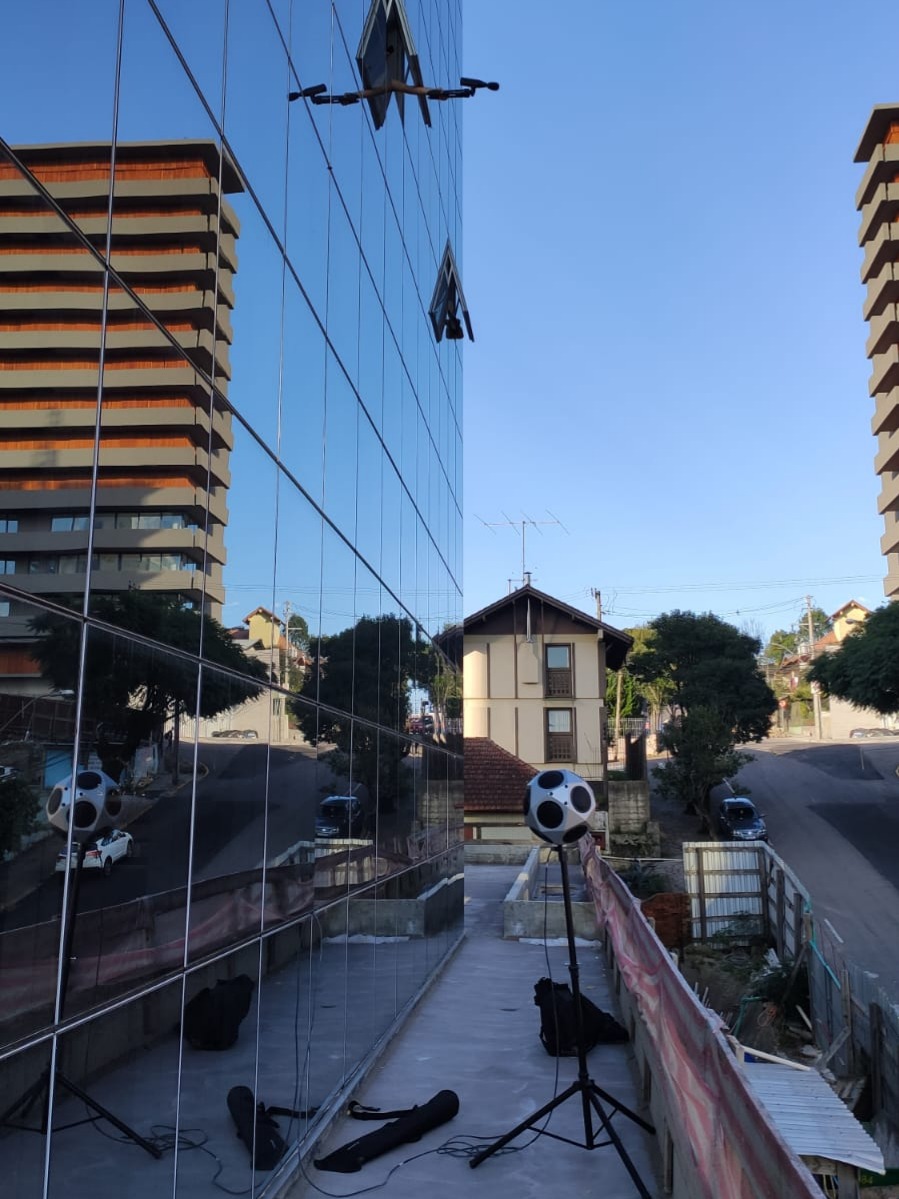

Essa avaliação se dá de modo similar às anteriores, uma vez que há um ambiente emissor e um ambiente receptor. A principal diferença para as avaliações de ruído aéreo descritas anteriormente se dá pela determinação da ABNT NBR ISO 16283-3:2021 em relação às posições de disparo da fonte omnidirecional e de medição de ruído - a primeira deve formar, se possível, um ângulo de 45° em relação à fachada, em área externa, para emissões de ruído branco; e as medições acústicas devem ser realizadas à ≥ 2 metros da fachada (com uso de protetor de vento) e em área interna da sala avaliada (sem o uso do protetor) sendo o primeiro o ambiente emissor e o segundo, o receptor.
Os requisitos de desempenho do sistema ao ruído aéreo leva em consideração a diferença padronizada de nível ponderada (D2m,nT,w) entre as áreas investigadas. De forma geral, indica a diferença entre o som emitido em ambiente externo e o som recebido no ambiente interno.
A diferença entre os níveis, corrigidas segundo as condições acústicas do ambiente receptor - obtidas através do T60 -, resulta na Diferença de níveis padronizada (D2m,nT). Ao final, os números são convertidos em um valor único conforme a ABNT NBR ISO 717-1:2021, obtendo-se a Diferença padronizada de nível ponderada medido a 2m da fachada (D2m,nT,w), valor único com o qual são comparados os níveis de desempenho da ABNT NBR 15.575-4.
A tabela abaixo apresenta os níveis de desempenho fixados pela ABNT NBR 15575-4:2021 ao ruído aéreo para sistemas de fachada conforme a classe de ruído da região a qual a fachada avaliada pertence.
| Classe de ruído | Localização | D2m,Nt,w [dB] | Desempenho |
|---|---|---|---|
| I | Habitação localizada distante de fontes de ruído intenso de quaisquer naturezas. | ≥20 | Mínimo |
| ≥25 | Intermediário | ||
| ≥30 | Superior | ||
| II | Habitação localizada em áreas sujeitas a situações de ruído não enquadráveis nas classes I e III. | ≥25 | Mínimo |
| ≥30 | Intermediário | ||
| ≥35 | Superior | ||
| III | Habitação sujeita ao ruído intenso de meios de transporte e de outras naturezas, desde que esteja de acordo com a legislação. | ≥30 | Mínimo |
| ≥35 | Intermediário | ||
| ≥40 | Superior |
