Projetos em construções e residências
Nessa página, serão descritos os procedimentos e normas considerados em projetos de novas edificações, assim como em casos de edificações pré-existentes.
Projetos de novas construções
O objetivo básico dos projetos acústicos em edificações é atender as exigências da ABNT NBR 15575:2013 em relação aos sons de impacto e aéreo. Os objetivos mais específicos desses projetos visam atender, para além da norma descrita, os critérios de adequação acústica exigidos pela ABNT NBR 10151:2O19 em relação às curvas de ruído NC em áreas internas (para entender melhor, clique aqui).
Quando esses objetivos não são cuidadosamente levados em consideração antes de a obra ser executada, as chances de sérios problemas acústicos se manifestarem por negligências de projeto aumentam significativamente.
As avaliações que buscam cumprir os objetivos mencionados em edificações ainda não existentes partem de cálculos de acústica, em que cada um busca representar o desempenho acústico previsto sob uma determinada relação de elementos construtivos que separam 2 ambientes internos. Esses cálculos são determinados pela norma internacional ISO 12354. Em casos de incidências externas, os projetos devem ser especificados a partir de modelagem acústica com base na norma internacional ISO 9613-2:2024.
Transmissão sonora de ambiente externo para interno
ISO 9613-2:2024

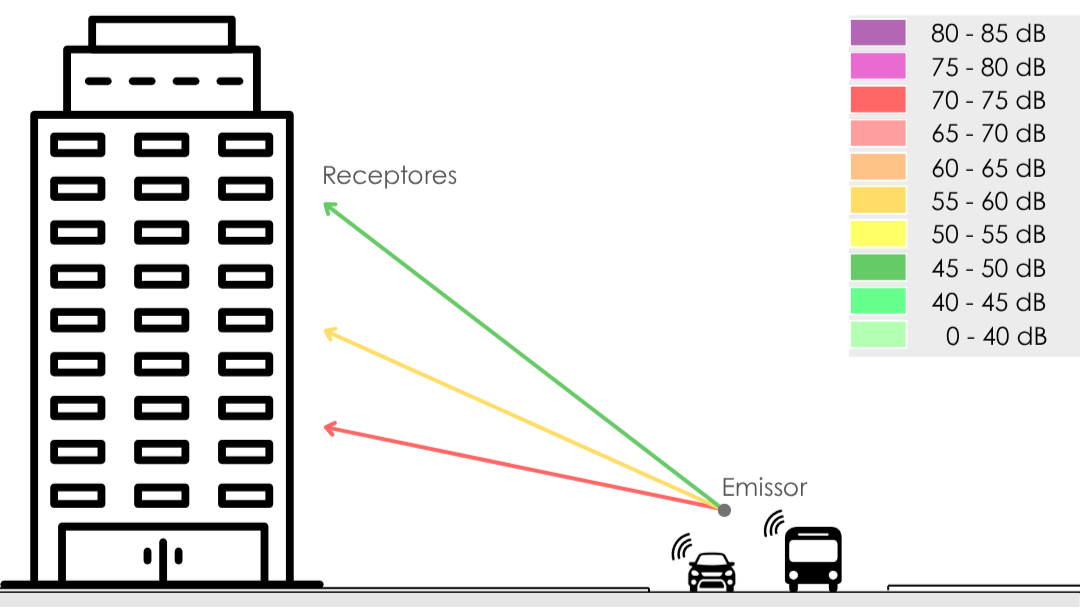

O nível de desempenho de fachada deve se adequar à Classe de Ruído pertencente à edificação. A avaliação mais adequada consiste no mapeamento acústico de receptores situados em diferentes pavimentos, para cada face da edificação avaliada, a fim de investigar o nível de ruído médio incidente em cada ponto receptor avaliado para que, a partir disso, seja realizada a especificação adequada do sistema de vedação vertical externo mais apropriado para o pavimento avaliado.
Transmissão sonora entre ambientes internos
ISO 12354

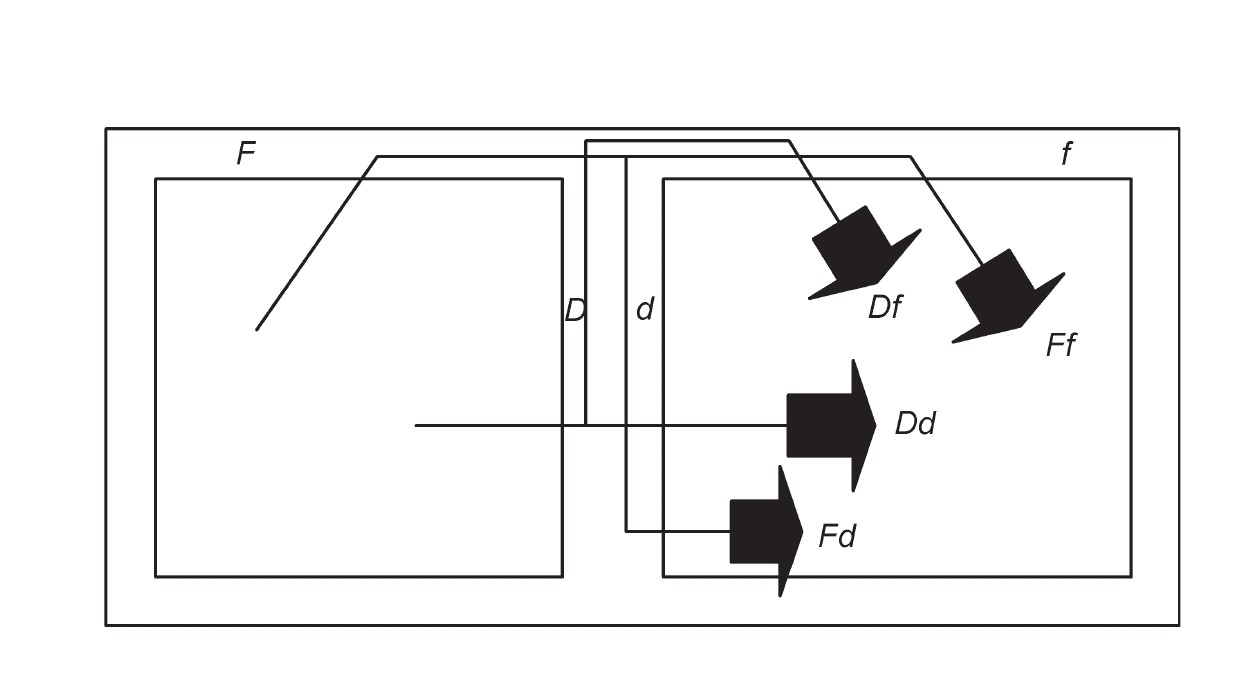

A ISO 12354-1:2017 especifica os modelos de cálculo destinados a estimar o isolamento acústico a sons aéreos entre ambientes
adjacentes em edificações, com base em uma série de características construtivas que descrevem o sistema separador das salas:

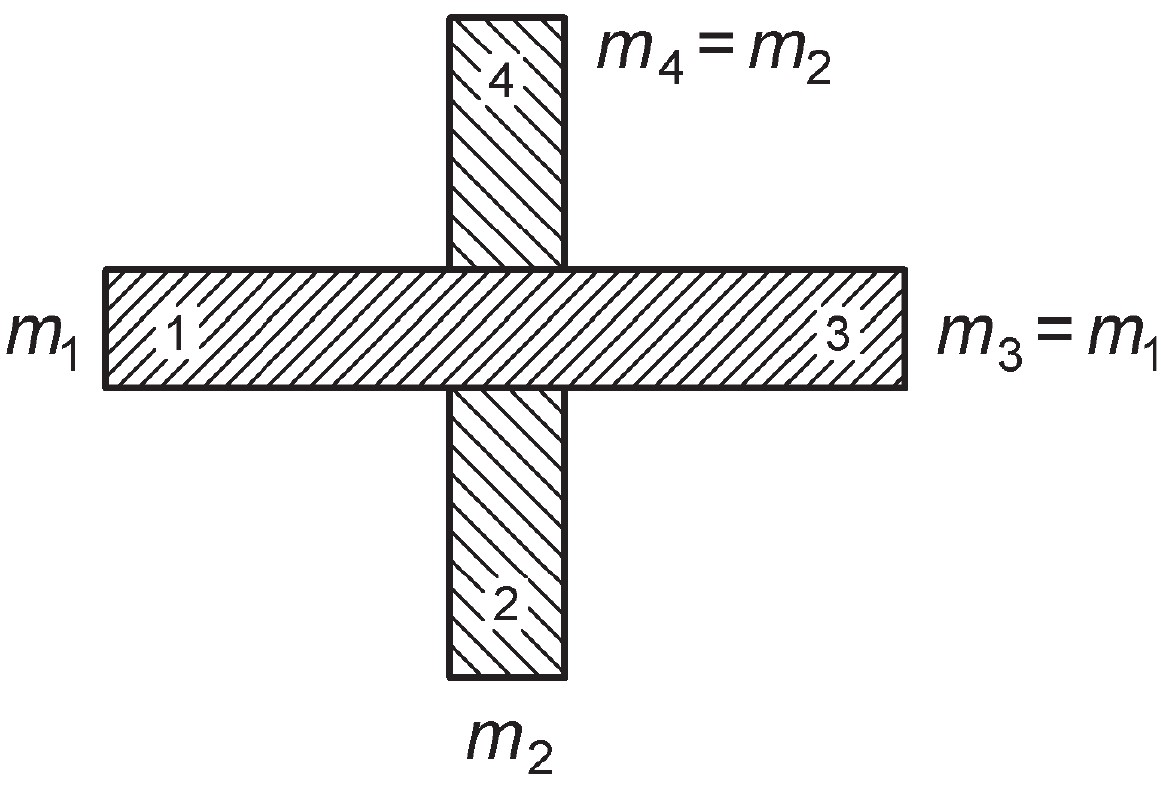

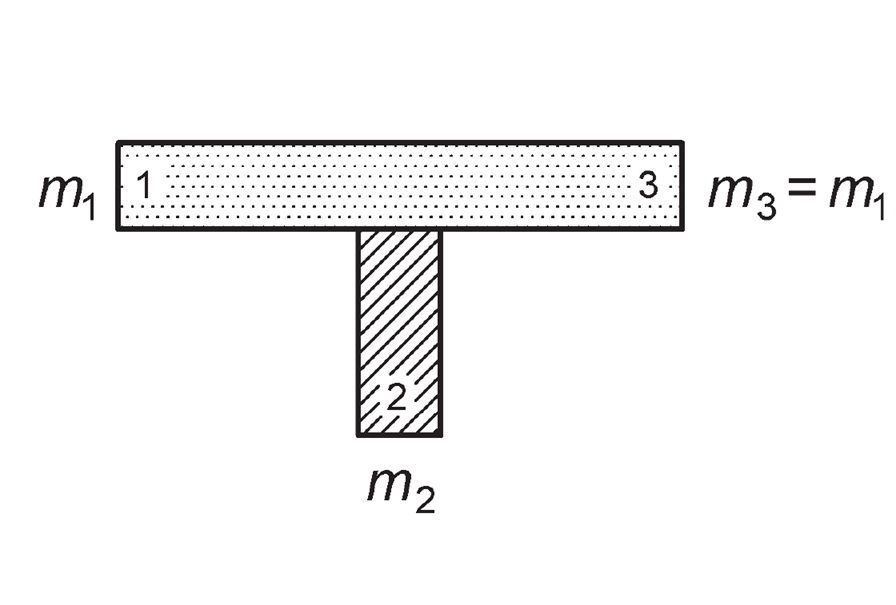

o tipo de conexão formada pelos flancos de paredes ou pisos, se são áreas espelhadas ou não espelhadas, espessura e densidade
do elemento separador entre as áreas, entre outros.
Após a modelagem exata da estrutura testada, obtém-se a Diferença Padronizada de Nível Ponderada (DnT,w) do sistema de vedação
avaliado em bandas de terços de oitava, entre 100Hz e 3150Hz, assim como o índice de valor único, o qual é comparado com os níveis
de desempenho mínimo, intermediário e superior referente ao critério de avaliação correspondente do sistema de vedação calculado.
Assim, o resultado final deve se assemelhar ao resultado obtido a partir de uma avaliação de desempenho ao ruído aéreo com uso de
fonte sonora dodecaédrica.
A ISO 12354-2:2017 especifica os modelos de cálculos destinados a estimar o isolamento acústico a sons de impacto entre ambientes adjacentes em edificações, e leva em consideração as mesmas características construtivas do sistema de elementos separadores entre os ambientes avaliados que a primeira parte da norma. A modelagem irá resultar na obtenção do Nível de Pressão Sonora de Impacto Padrão Ponderado (L'nT,w) do sistema de vedação horizontal avaliado em bandas de terços de oitava, entre 100Hz e 3150Hz, assim como o índice de valor único, o qual é comparado com os níveis de desempenho mínimo, intermediário e superior referente ao critério de avaliação correspondente. Assim, o resultado final deve se assemelhar ao resultado obtido a partir de uma avaliação de desempenho ao ruído de impacto com uso de máquina de impacto.
Projetos em construções existentes
Em construções existentes, há uma série de situações que podem estar relacionadas a falhas construtivas ou adaptação de ambientes para finalidades de uso específicas. Essas situações incluem casos de sons emitidos assim como incidentes de ambiente para ambiente. Para cada caso, há uma recomendação de projeto a ser respeitada, estabelecida pela ABNT NBR 10152:2017.
Projetos em ambientes internos
ABNT NBR 10152:2017
Existem diferentes recomendações de projeto para diferentes finalidades de uso de ambientes. Cada projeto tem como objetivo geral avaliar um ambiente emissor, se possível através de uma medição acústica; e um ambiente receptor, o qual deve ter os níveis medidos no ambiente emissor reduzidos o suficiente para que a incidência sonora prevista seja compatível com o valor de referência tabelado para o ambiente em questão.
Abaixo, constam os valores de referência estabelecidos pela norma para ambientes com finalidade de uso "Residencial".
| Finalidade de uso Residências |
Valores de referência | ||
|---|---|---|---|
| RLAeq (dB) | RLASmax (dB) | RLNC | |
| Dormitórios | 35 | 40 | 30 |
| Salas de estar | 40 | 45 | 35 |
| Home theaters | 40 | 45 | 35 |
A seguir, serão apresentados os principais casos residenciais em que costumam haver incômodos em relação a ruídos e vibrações, que são os de transmissão de ruído aéreo (conversações, TV, música, etc.) e de impacto (passos, queda de objetos, arrastar de móveis, etc.).

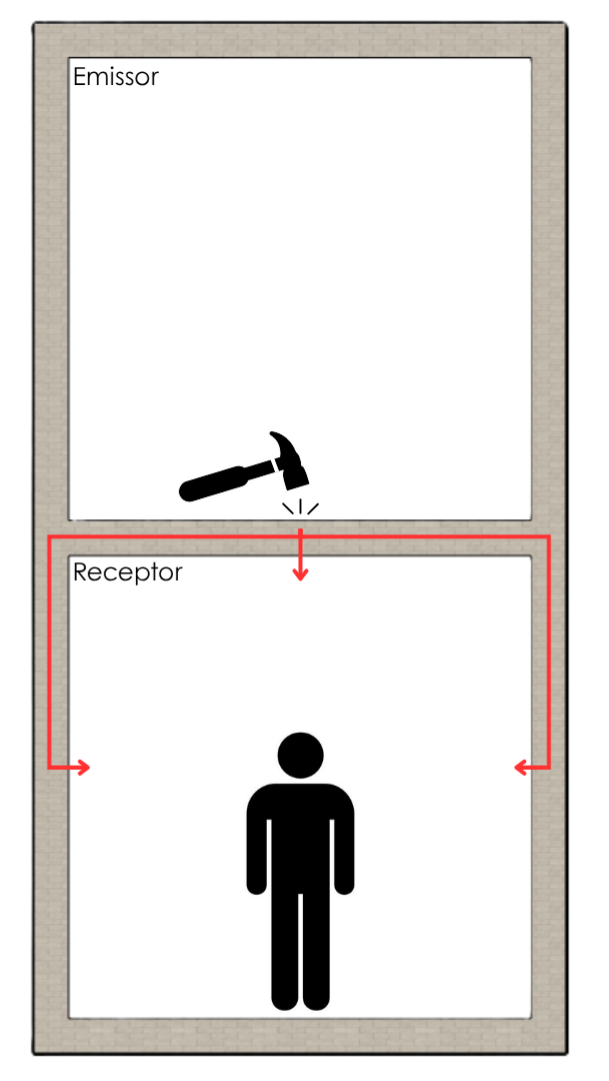

Ruído de impacto
Esse tipo de transmissão sonora que geralmente produz mais incômodos em casos residenciais. Ela ocorre em decorrência da excitação produzida sobre a composição estrutural da edificação.
A transmissão de ruído de impacto entre duas unidades habitacionais sobrepostas em uma edificação se produz através do próprio sistema de piso (que corresponde à uma via de transmissão direta) e os elementos laterais, ou paredes (que correspondem à quatro vias de transmissão indireta, ou seja, secundárias).
A ação de controle consiste na aplicação de manta acústica no sistema do piso do ambiente emissor, a fim de o prevenir de transmitir as emissões de impacto para as paredes do pavimento inferior. Caso não haja a possibilidade, é necessário desacoplar com amortecedores de vibração todas as vias de transmissão de vibração causada pelo impacto, ou seja, tanto o teto quanto as paredes laterais do ambiente receptor.

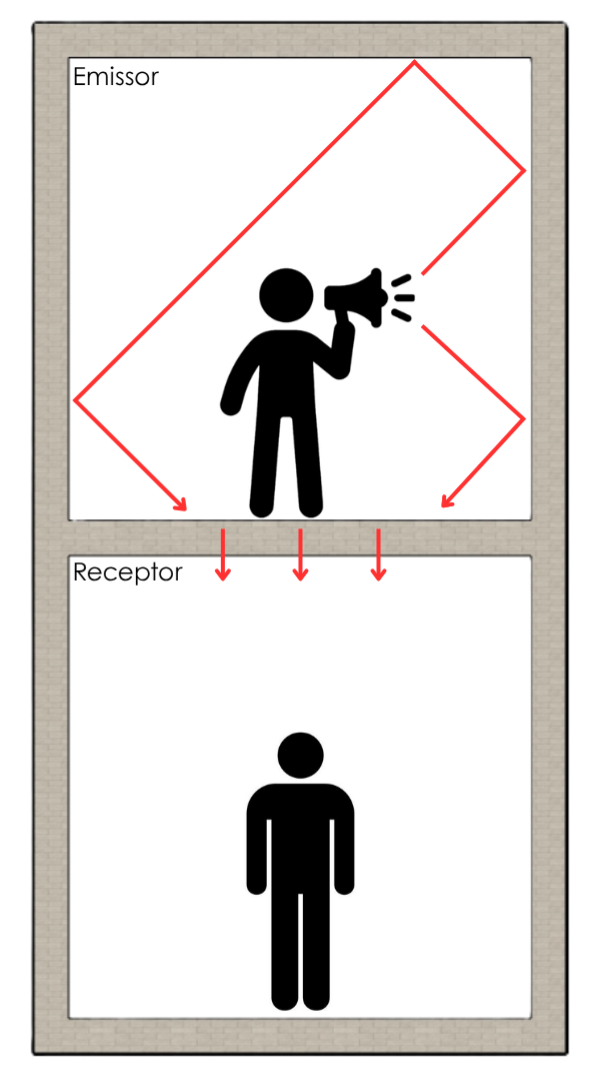

Ruído aéreo
Em edificações, a transmissão de ruído aéreo costuma ocorrer a partir de situações mais variadas: entre ambientes de uma mesma unidade, ou unidades vizinhas posicionadas tanto lado a lado quanto cima-abaixo, originadas por ruído urbano incidente na janela, e o problema do ruído pode estar relacionado a perturbação de sossego ou à falta de privacidade.
Nesses casos, a condução sonora por vias de transmissão indiretas tende a ser mínima quando o ruído emissor não apresenta níveis sonoros mais elevados em frequências graves. Neste caso, as frequências sonoras de excitação podem coincidir com a frequência natural de vibração da composição estrutural da edificação, havendo assim, transmissões sonoras por vias indiretas. No entanto, as situações mais recorrentes, que incluem conversas ou televisão em volume alto, afetam predominantemente a via de transmissão direta, ou seja, a divisória que separa o ambiente emissor do receptor.
Em casos de incidências de ruído externo em ambientes internos, a principal via de transmissão sonora é a esquadria. Quanto maior a área que esta tiver em relação à divisória da fachada, maior será o som incidente no ambiente interno. A especificação do tipo de vidro também produz impacto significativo na redução de ruído do sistema de vedação: vidros laminados oferecem maior impedância sonora em relação a vidros monolíticos ou insulados. Quanto maior a variação das lâminas, mais abrangente será a redução de ruído nas diferentes bandas de frequência relevantes para o projeto do sistema de vedação final.
